一、工作原理
旋流除砂技術廣泛應用于化工、環保、醫藥、食品、等諸多行業的液固分離。實踐證明，旋流除砂器是一種經濟有效、操作簡單、不需要維護、一次性投資，不耗能的綠色環保純物理法水處理設備。
旋流除砂器按照建設部標準化圖集標準，在多年實踐的基礎上進一步革新，除砂效果更理想。根據離心沉降和密度差的原理，當水流在一定的壓力從除砂器進口已切向進入設備，會產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力作用下，使密度低的清水上升，由溢流口排出，密度大的砂沉降到底部并由排砂口排出，從而達到除砂的目的。在一定的范圍和條件下，除砂器進水壓力鹽越大，除砂率超高，并可多臺并聯使用。
二、特點及應用
1、結構簡單，成本低廉，易于安裝和安裝，幾乎不需要維護。
2、與擴大管，緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間。
3、應用范圍：河水、井水除砂、洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。
4、應用領域：可應用于空調水處理、化學、石油、礦業、醫藥、紡織等許多行業。
三、技術參數
工作溫度：5~135攝氏度
執行標準：JB/T2932—1999

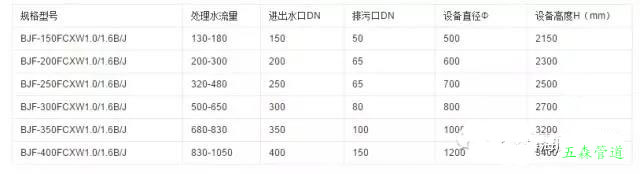

四、外形尺寸表
五、安裝要求
設備用3條地腳螺栓將設備支座固定在基礎臺上。設備基礎臺為混凝土砼制，混凝土基礎臺平面尺寸為圓形或正方形。尺寸如上表，混凝土基礎臺高150mm。
1、設備安裝應做好基礎，基礎必須平整，也可直接安裝地面上。
2、安裝管道及流水方向。
正確安裝 錯誤安裝
由于該設備工作過程中無運動部件，免維護，因此設計、安裝時可根據現場實踐情況布置。設備之間凈距不小于1500mm，設備與墻體凈距不小于1000mm。設備與四周應留出不小于500mm維修空間。
4、管道支架
設備進出口的管道上，應以靠近管口處設置管道支架；直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。
5、管路連接
旋流除污器進出水口及排污口連接均為國際法蘭。設備進水口、出水口均需加裝閥門。
六、使用說明
1、正常工作時，需開啟進、出水閥門，關閉排砂閥；
2、排污時打開排砂閥，直到流出清水；
3、排砂完畢后，關閉排砂閥即可；
4、如排砂閥壓力不足，可關閉出水口處的閥門。
七、調試與維護
1、設備安裝應做好基礎臺，基礎臺必須平整，也可直接安裝在地面上。設備用膨脹螺栓3條將設備支座固定在水泥基礎臺上即可?；A臺為混凝土砼制，平面尺寸為圓形或正方形，尺寸見外形尺寸表?；炷粱A臺高150mm。
2、安裝時應注意管道及水流方向。
3、平面布置需要留出管理人員操作空間。由于該設備工作過程無運動部件，即該設備免維護。但需保持入口負荷穩定，排污閥開閉用力均勻，避免人為損壞。
八、注意事項
1、嚴禁私自拆卸旋流除砂器；
2、旋流除砂器一般應安裝在深井水泵之后的位置；
3、系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取滿水濕保護措施，以減小腐蝕，保護系統。
